1.1 OpenCV入门

教程使用说明参见：基础入门

1 简介与安装

相信大部分人知道的 OpenCV 都是用 C++ 来开发的，那为什么笔者推荐使用 Python 呢？

[!TIP]

本教程基础内容来自 OpenCV 官方英文教程，按照使用度和难易度翻译，重新编写了大量原创内容，将不常用和较难的部分写成番外篇，浅显易懂，很 easy 的辣。

1.1 Python 照样快！

众所周知，虽然 Python 语法简洁、编写高效，但相比 C/C++运行慢很多。然而 Python 还有个重要的特性：它是一门胶水语言！Python 可以很容易地扩展 C/C++。OpenCV-Python 就是用 Python 包装了 C++ 的实现，背后实际就是 C++ 的代码在跑，运行速度非常接近原生。

比如笔者分别用 Python 和 C++实现读入图片和调整图片的亮度对比度，结果如下：

可以看到某些情况下 Python 的运行速度甚至好于 C++，代码行数也直接少一半多！

另外，图像是矩阵数据，OpenCV-Python 原生支持 Numpy，相当于 Python 中的 Matlab，为矩阵运算、科学计算提供了极大的便利性。

1.2 人工智能浪潮

近些年，人工智能 AI 相关技术的快速发展大家有目共睹。在编程语言方面，更多人希望的是具备高效开发效率、跨平台、高度扩展性的语言，尤其是一些 AI 巨头优先推出支持 Python 语言的深度学习框架，如 Facebook 的PyTorch、Google 的Tensorflow等，可以说 Python 是名副其实的“网红语言”了。

从TIOBE 编程语言排行榜也可以看到，Python 发展迅猛，已经逼近 C++的份额。这个排行榜每月更新，就不截图了，笔者编写时的 TOP5：Java/C/C++/Python/C#。

1.3 人生苦短，笔者用 Python

  • 如果你搞科研用，果断放弃 C++（Matlab？出门左拐）
  • 如果你是快速原型开发，验证方案，果断放弃 C++
  • 如果你懒的配置 OpenCV 环境，果断放弃 C++
  • 如果你的程序是在支持 Python 的较高硬件环境下运行，果断放弃 C++
  • 如果你担心 Python 写不了界面，那是你的问题 o_o ....
  • 除非你的程序是 MFC 或已经用 C++编写其他模块或是嵌入式设备，那就用 C++吧

"人生苦短，我用 Python！！！"

1.4 安装

本教程编写时使用的相关版本是：OpenCV 4.x，Python 3.x。

1.4.1 opencv-python

只需终端下的一条指令：

pip install opencv-python

pip 是 Python 的包管理器，如果你还没安装 Python，强烈推荐安装Anaconda，它包含了大量的科学计算包，不用后期一个个安装。

1.4.2 Anaconda 安装

进入 Anaconda官网，下载最新版本的安装文件，速度比较慢的话，可以去清华开源镜像站。

  • Windows 版是 exe 文件，双击直接安装，安装时记得勾选 Add Anaconda to my PATH environment variable，添加到环境变量。
  • Linux 版是 sh 文件，执行bash Anaconda3-xx.sh，Linux 版也会提示添加到环境变量，记得输 yes 就行。
  • MAC 版是 pkg 文件，同样直接双击安装即可。
  • Anaconda和Pip换源，可参考1.2 Ubuntu安装之后需要做的事

1.4.3 安装测试

Python 的版本可以在终端中输入python --version来查看。对于 OpenCV，打开 Python 的开发环境，输入import cv2，运行没有报错说明一切正常。要查看 OpenCV 的版本，可以：

import cv2

print(cv2.__version__)

编辑器笔者习惯用 Visual Studio Code，也可以用 PyCharm/Atom/Jupyter Notebook(Anaconda 自带)。

1.4.4 常见问题

  1. pip 识别不了：pip 的目录没有添加到环境变量中，添加到用户(或系统) 变量的 path 中。
  2. 下载速度很慢：可到此处下载离线版，完成后在终端输入pip install 文件名安装。

1.5 学习软件

为了便于学习 OpenCV，笔者编写了一款 Windows 平台的教学软件LearnOpenCVEdu，目前只开发了一部分功能，欢迎 Star 支持:smiley:。

[!TIP]

虽然笔者推荐大家使用 OpenCV-Python 进行图像处理，但想要深入理解 OpenCV，C++是必须的，尤其是OpenCV 源码！

1.6 引用

1.7 网络资料

1.8 书籍

1.9 名校视觉研究所/课程


2 基本元素 - 图片

学习如何加载图片，显示并保存图片。

2.1 目标

  • 加载图片，显示图片，保存图片
  • OpenCV 函数：cv2.imread(), cv2.imshow(), cv2.imwrite()

2.2 教程

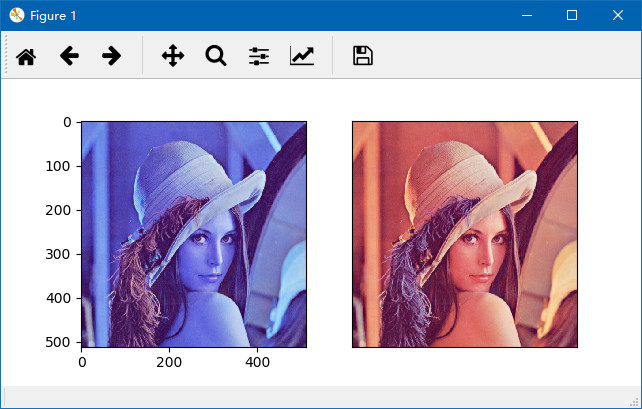

大部分人可能都知道电脑上的彩色图是以 RGB(Red/Green/Blue: 红/绿/蓝) 颜色模式显示的，但 OpenCV 中彩色图是以 BGR 通道顺序存储的，灰度图只有一个通道。

图像坐标的起始点是在左上角，所以行对应的是 y，列对应的是 x：

2.2.1 加载图片

使用cv2.imread()来读入一张图片：

import cv2

# 加载灰度图
img = cv2.imread('lena.jpg', 0)
  • 参数 1：图片的文件名
    • 如果图片放在当前文件夹下，直接写文件名就行，如'lena.jpg'
    • 否则需要给出绝对路径，如'D:\OpenCVSamples\lena.jpg'
  • 参数 2：读入方式，省略即采用默认值
    • cv2.IMREAD_COLOR：彩色图，默认值 (1)
    • cv2.IMREAD_GRAYSCALE：灰度图 (0)
    • cv2.IMREAD_UNCHANGED：包含透明通道的彩色图 (-1)

[!TIP]

路径中不能有中文噢，并且没有加载成功的话是不会报错的，print(img)的结果为 None，后面处理才会报错，算是个小坑。

2.2.2 显示图片

使用cv2.imshow()显示图片，窗口会自适应图片的大小：

cv2.imshow('lena', img)
cv2.waitKey(0)

参数 1 是窗口的名字，参数 2 是要显示的图片。不同窗口之间用窗口名区分，所以窗口名相同就表示是同一个窗口，显示结果如下：

cv2.waitKey()是让程序暂停的意思，参数是等待时间，单位毫秒 ms。时间一到，会继续执行接下来的程序，传入 0 的话表示一直等待。等待期间也可以获取用户的按键输入：k = cv2.waitKey(0)（练习）。

我们也可以先用cv2.namedWindow()创建一个窗口，之后再显示图片：

# 先定义窗口，后显示图片
cv2.namedWindow('lena2', cv2.WINDOW_NORMAL)
cv2.imshow('lena2', img)
cv2.waitKey(0)

参数 1 依旧是窗口的名字，参数 2 默认是cv2.WINDOW_AUTOSIZE，表示窗口大小自适应图片，也可以设置为cv2.WINDOW_NORMAL，表示窗口大小可调整。图片比较大的时候，可以考虑用后者。

2.2.3 保存图片

使用cv2.imwrite()保存图片，参数 1 是包含后缀名的文件名：

cv2.imwrite('lena_gray.jpg', img)

Nice，是不是很简单呐，再接再厉噢(●'◡'●)

2.3 小结

  • cv2.imread()读入图片、cv2.imshow()显示图片、cv2.imwrite()保存图片。

2.4 练习

  1. 打开 lena.jpg 并显示，如果按下's'，就保存图片为'lena_save.bmp'，否则就结束程序。
  2. Matplotlib 是 Python 中常用的一个绘图库，请学习2 番外篇：无损保存和 Matplotlib 使用。

2.5 接口文档

3 打开摄像头

学习打开摄像头捕获照片、播放本地视频、录制视频等。

3.1 目标

  • 打开摄像头并捕获照片
  • 播放本地视频，录制视频
  • OpenCV 函数：cv2.VideoCapture(), cv2.VideoWriter()

3.2 教程

3.2.1 打开摄像头

要使用摄像头，需要使用cv2.VideoCapture(0)创建 VideoCapture 对象，参数 0 指的是摄像头的编号，如果你电脑上有两个摄像头的话，访问第 2 个摄像头就可以传入 1，依此类推。

# 打开摄像头并灰度化显示
import cv2

capture = cv2.VideoCapture(0)

while(True):
    # 获取一帧
    ret, frame = capture.read()
    # 将这帧转换为灰度图
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    cv2.imshow('frame', gray)
    if cv2.waitKey(1) == ord('q'):
        break

capture.read()函数返回的第 1 个参数 ret(return value) 是一个布尔值，表示当前这一帧是否获取正确。cv2.cvtColor()用来转换颜色，这里将彩色图转成灰度图。

另外，通过cap.get(propId)可以获取摄像头的一些属性，比如捕获的分辨率，亮度和对比度等。propId 是从 0~18 的数字，代表不同的属性，完整的属性列表可以参考：VideoCaptureProperties。也可以使用cap.set(propId,value)来修改属性值。比如说，我们在 while 之前添加下面的代码：

# 获取捕获的分辨率
# propId 可以直接写数字，也可以用 OpenCV 的符号表示
width, height = capture.get(3), capture.get(4)
print(width, height)

# 以原分辨率的一倍来捕获
capture.set(cv2.CAP_PROP_FRAME_WIDTH, width * 2)
capture.set(cv2.CAP_PROP_FRAME_HEIGHT, height * 2)

[!TIP]

某些摄像头设定分辨率等参数时会无效，因为它有固定的分辨率大小支持，一般可在摄像头的资料页中找到。

3.2.2 播放本地视频

跟打开摄像头一样，如果把摄像头的编号换成视频的路径就可以播放本地视频了。回想一下cv2.waitKey()，它的参数表示暂停时间，所以这个值越大，视频播放速度越慢，反之，播放速度越快，通常设置为 25 或 30。

# 播放本地视频
capture = cv2.VideoCapture('demo_video.mp4')

while(capture.isOpened()):
    ret, frame = capture.read()
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    cv2.imshow('frame', gray)
    if cv2.waitKey(30) == ord('q'):
        break

3.2.3 录制视频

之前我们保存图片用的是cv2.imwrite()，要保存视频，我们需要创建一个VideoWriter的对象，需要给它传入四个参数：

  • 输出的文件名，如'output.avi'
  • 编码方式 FourCC 码
  • 帧率 FPS
  • 要保存的分辨率大小

FourCC 是用来指定视频编码方式的四字节码，所有的编码可参考Video Codecs。如 MJPG 编码可以这样写： cv2.VideoWriter_fourcc(*'MJPG')或cv2.VideoWriter_fourcc('M','J','P','G')

capture = cv2.VideoCapture(0)

# 定义编码方式并创建 VideoWriter 对象
fourcc = cv2.VideoWriter_fourcc(*'MJPG')
outfile = cv2.VideoWriter('output.avi', fourcc, 25., (640, 480))

while(capture.isOpened()):
    ret, frame = capture.read()

    if ret:
        outfile.write(frame)  # 写入文件
        cv2.imshow('frame', frame)
        if cv2.waitKey(1) == ord('q'):
            break
    else:
        break

3.3 小结

  • 使用cv2.VideoCapture()创建视频对象，然后在循环中一帧帧显示图像。参数传入数字时，代表打开摄像头，传入本地视频路径时，表示播放本地视频。
  • cap.get(propId)获取视频属性，cap.set(propId,value)设置视频属性。
  • cv2.VideoWriter()创建视频写入对象，用来录制/保存视频。

3.4 练习

  1. 请先阅读3 番外篇：滑动条，然后实现一个可以拖动滑块播放视频的功能。（提示：需要用到 cv2.CAP_PROP_FRAME_COUNT和cv2.CAP_PROP_POS_FRAMES两个属性）。

3.5 接口文档

3.6 引用

4 图像基本操作

学习获取和修改像素点的值，ROI 感兴趣区域，通道分离合并等基本操作。

4.1 目标

  • 访问和修改图片像素点的值
  • 获取图片的宽、高、通道数等属性
  • 了解感兴趣区域 ROI
  • 分离和合并图像通道

4.2 教程

4.2.1 获取和修改像素点值

我们先读入一张图片：

import cv2

img = cv2.imread('lena.jpg')

通过行列的坐标来获取某像素点的值，对于彩色图，结果是 B,G,R 三个值的列表，对于灰度图或单通道图，只有一个值：

px = img[100, 90]
print(px)  # [103 98 197]

# 只获取蓝色 blue 通道的值
px_blue = img[100, 90, 0]
print(px_blue)  # 103

还记得吗？行对应 y，列对应 x，所以其实是img[y, x]，需要注意噢(●ˇ∀ˇ●)。容易混淆的话，可以只记行和列，行在前，列在后。

修改像素的值也是同样的方式：

img[100, 90] = [255, 255, 255]
print(img[100, 90])  # [255 255 255]

[!TIP]

还有一种性能更好的方式，获取：img.item(100,100,0)，修改：img.itemset((100,100,0),255)，但这种方式只能 B,G,R 逐一进行。

注意：这步操作只是内存中的 img 像素点值变了，因为没有保存，所以原图并没有更改。

4.2.2 图片属性

img.shape获取图像的形状，图片是彩色的话，返回一个包含行数（高度）、列数（宽度）和通道数的元组，灰度图只返回行数和列数：

print(img.shape)  # (263, 263, 3)
# 形状中包括行数、列数和通道数
height, width, channels = img.shape
# img 是灰度图的话：height, width = img.shape

img.dtype获取图像数据类型：

print(img.dtype)  # uint8

[!TIP]

多数错误是因为数据类型不对导致的，所以健壮的代码应该对这个属性加以判断。

img.size获取图像总像素数：

print(img.size)  # 263*263*3=207507

4.2.3 ROI

ROI：Region of Interest，感兴趣区域。什么意思呢？比如我们要检测眼睛，因为眼睛肯定在脸上，所以我们感兴趣的只有脸这部分，其他都不 care，所以可以单独把脸截取出来，这样就可以大大节省计算量，提高运行速度。

只关心脸 ( ╯□╰ )

截取 ROI 非常简单，指定图片的范围即可（后面我们学了特征后，就可以自动截取辣，(ง •_•)ง）：

# 截取脸部 ROI
face = img[100:200, 115:188]
cv2.imshow('face', face)
cv2.waitKey(0)

4.2.4 通道分割与合并

彩色图的 BGR 三个通道是可以分开单独访问的，也可以将单独的三个通道合并成一副图像。分别使用cv2.split()和cv2.merge()：

b, g, r = cv2.split(img)
img = cv2.merge((b, g, r))

split()函数比较耗时，更高效的方式是用 numpy 中的索引，如提取 B 通道：

b = img[:, :, 0]
cv2.imshow('blue', b)
cv2.waitKey(0)

4.3 小结

  • img[y,x]获取/设置像素点值，img.shape：图片的形状（行数、列数、通道数）,img.dtype：图像的数据类型。
  • img[y1:y2,x1:x2]进行 ROI 截取，cv2.split()/cv2.merge()通道分割/合并。更推荐的获取单通道方式：b = img[:, :, 0]。

4.4 练习

  1. 打开 lena.jpg，将帽子部分（高：25-120，宽：50-220）的红色通道截取出来并显示。

4.5 接口文档

5 颜色空间转换

学习如何进行图片的颜色空间转换，视频中追踪特定颜色的物体。

5.1 目标

  • 颜色空间转换，如 BGR↔Gray，BGR↔HSV 等
  • 追踪视频中特定颜色的物体
  • OpenCV 函数：cv2.cvtColor(), cv2.inRange()

5.2 教程

5.2.1 颜色空间转换

import cv2

img = cv2.imread('lena.jpg')
# 转换为灰度图
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

cv2.imshow('img', img)
cv2.imshow('gray', img_gray)
cv2.waitKey(0)

cv2.cvtColor()用来进行颜色模型转换，参数 1 是要转换的图片，参数 2 是转换模式， COLOR_BGR2GRAY表示 BGR→Gray，可用下面的代码显示所有的转换模式：

flags = [i for i in dir(cv2) if i.startswith('COLOR_')]
print(flags)

[!TIP]

颜色转换其实是数学运算，如灰度化最常用的是：gray=R*0.299+G*0.587+B*0.114。

5.2.2 视频中特定颜色物体追踪

HSV是一个常用于颜色识别的模型，相比 BGR 更易区分颜色，转换模式用COLOR_BGR2HSV表示。

[!TIP]

OpenCV 中色调 H 范围为[0,179]，饱和度 S 是[0,255]，明度 V 是[0,255]。虽然 H 的理论数值是 0°~360°，但 8 位图像像素点的最大值是 255，所以 OpenCV 中除以了 2，某些软件可能使用不同的尺度表示，所以同其他软件混用时，记得归一化。

现在，我们实现一个使用 HSV 来只显示视频中蓝色物体的例子，步骤如下：

  1. 捕获视频中的一帧
  2. 从 BGR 转换到 HSV
  3. 提取蓝色范围的物体
  4. 只显示蓝色物体

import cv2
import numpy as np

capture = cv2.VideoCapture(0)

# 蓝色的HSV范围，不同光照条件下不一样，可灵活调整
lower_blue = np.array([100, 110, 110])
upper_blue = np.array([130, 255, 255])

while(True):
    # 1.捕获视频中的一帧
    ret, frame = capture.read()

    # 2.从 BGR 转换到 HSV
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)

    # 3.inRange()：介于 lower/upper 之间的为白色，其余黑色
    mask = cv2.inRange(hsv, lower_blue, upper_blue)

    # 4.只保留原图中的蓝色部分
    res = cv2.bitwise_and(frame, frame, mask=mask)

    cv2.imshow('frame', frame)
    cv2.imshow('mask', mask)
    cv2.imshow('res', res)

    if cv2.waitKey(1) == ord('q'):
        break

其中，bitwise_and()函数暂时不用管，后面会讲到。那蓝色的 HSV 值的上下限 lower 和 upper 范围是怎么得到的呢？其实很简单，我们先把标准蓝色的 BGR 值用cvtColor()转换下：

blue = np.uint8([[[255, 0, 0]]])
hsv_blue = cv2.cvtColor(blue, cv2.COLOR_BGR2HSV)
print(hsv_blue)  # [[[120 255 255]]]

结果是[120, 255, 255]，所以，我们把蓝色的范围调整成了上面代码那样。

[!TIP]

Lab 颜色空间也经常用来做颜色识别，有兴趣的同学可以了解下。

5.3 小结

  • cv2.cvtColor()函数用来进行颜色空间转换，常用 BGR↔Gray，BGR↔HSV。
  • HSV 颜色模型常用于颜色识别。要想知道某种颜色在 HSV 下的值，可以将它的 BGR 值用cvtColor()转换得到。

5.4 练习

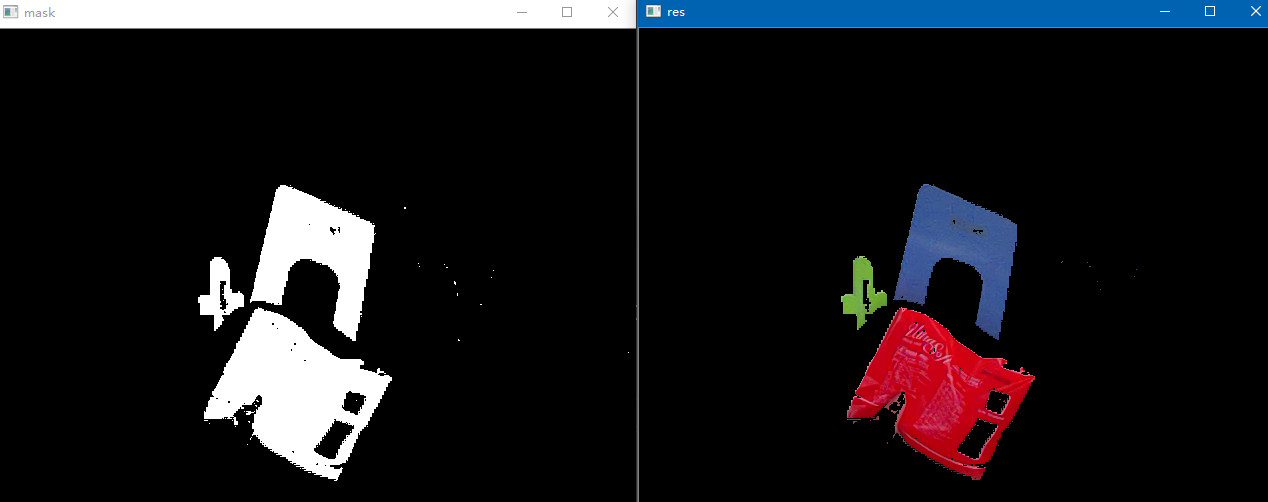

  1. 尝试在视频中同时提取红色、蓝色、绿色的物体。（效果如下）

5.5 接口文档

6 阈值分割

学习使用不同的阈值方法"二值化"图像。

6.1 目标

  • 使用固定阈值、自适应阈值和 Otsu 阈值法"二值化"图像
  • OpenCV 函数：cv2.threshold(), cv2.adaptiveThreshold()

6.2 教程

6.2.1 固定阈值分割

固定阈值分割很直接，一句话说就是像素点值大于阈值变成一类值，小于阈值变成另一类值。

import cv2

# 灰度图读入
img = cv2.imread('gradient.jpg', 0)

# 阈值分割
ret, th = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
cv2.imshow('thresh', th)
cv2.waitKey(0)

cv2.threshold()用来实现阈值分割，ret 代表当前的阈值，暂时不用理会。函数有 4 个参数：

  • 参数 1：要处理的原图，一般是灰度图
  • 参数 2：设定的阈值
  • 参数 3：对于THRESH_BINARY、THRESH_BINARY_INV阈值方法所选用的最大阈值，一般为 255
  • 参数 4：阈值的方式，主要有 5 种，详情：ThresholdTypes

下面结合代码理解下这 5 种阈值方式：

import cv2
import matplotlib.pyplot as plt

img = cv2.imread('gradient.jpg', 0)

# 应用 5 种不同的阈值方法
ret, th1 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
ret, th2 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY_INV)
ret, th3 = cv2.threshold(img, 127, 255, cv2.THRESH_TRUNC)
ret, th4 = cv2.threshold(img, 127, 255, cv2.THRESH_TOZERO)
ret, th5 = cv2.threshold(img, 127, 255, cv2.THRESH_TOZERO_INV)

titles = ['Original', 'BINARY', 'BINARY_INV', 'TRUNC', 'TOZERO', 'TOZERO_INV']
images = [img, th1, th2, th3, th4, th5]

# 使用 Matplotlib 显示
for i in range(6):
    plt.subplot(2, 3, i + 1)
    plt.imshow(images[i], 'gray')
    plt.title(titles[i], fontsize=8)
    plt.xticks([]), plt.yticks([])  # 隐藏坐标轴

plt.show()

5 种不同的阈值方式结果

[!TIP]

很多人误以为阈值分割就是 二值化。从上图中可以发现，两者并不等同，阈值分割结果是两类值，而不是两个值，所以教程开头笔者把二值化加了引号。

6.2.2 自适应阈值

看得出来固定阈值是在整幅图片上应用一个阈值进行分割，它并不适用于明暗分布不均的图片。 cv2.adaptiveThreshold()自适应阈值会每次取图片的一小部分计算阈值，这样图片不同区域的阈值就不尽相同。它有 5 个参数，其实很好理解，先看下效果：

import cv2
import matplotlib.pyplot as plt

# 自适应阈值对比固定阈值
img = cv2.imread('sudoku.jpg', 0)

# 固定阈值
ret, th1 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
# 自适应阈值
th2 = cv2.adaptiveThreshold(
    img, 255, cv2.ADAPTIVE_THRESH_MEAN_C, cv2.THRESH_BINARY, 11, 4)
th3 = cv2.adaptiveThreshold(
    img, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C, cv2.THRESH_BINARY, 17, 6)

titles = ['Original', 'Global(v = 127)', 'Adaptive Mean', 'Adaptive Gaussian']
images = [img, th1, th2, th3]

for i in range(4):
    plt.subplot(2, 2, i + 1), plt.imshow(images[i], 'gray')
    plt.title(titles[i], fontsize=8)
    plt.xticks([]), plt.yticks([])
plt.show()

自适应阈值对比固定阈值

  • 参数 1：要处理的原图
  • 参数 2：最大阈值，一般为 255
  • 参数 3：小区域阈值的计算方式
    • ADAPTIVE_THRESH_MEAN_C：小区域内取均值
    • ADAPTIVE_THRESH_GAUSSIAN_C：小区域内加权求和，权重是个高斯核
  • 参数 4：阈值方法，只能使用THRESH_BINARY、THRESH_BINARY_INV，具体见前面所讲的阈值方法
  • 参数 5：小区域的面积，如 11 就是 11*11 的小块
  • 参数 6：最终阈值等于小区域计算出的阈值再减去此值

如果你没看懂上面的参数也不要紧，暂时会用就行，当然建议你调整下参数看看不同的结果。

6.2.3 Otsu 阈值

在前面固定阈值中，我们是随便选了一个阈值如 127，那如何知道我们选的这个阈值效果好不好呢？答案是：不断尝试，所以这种方法在很多文献中都被称为经验阈值。Otsu 阈值法就提供了一种自动高效的二值化方法，不过我们直方图还没学，这里暂时略过。

好吧，我知道我激起了你的兴趣，~ o(￣ ▽ ￣)o，有能力的童鞋可以看下练习题。

6.3 小结

  • cv2.threshold()用来进行固定阈值分割。固定阈值不适用于光线不均匀的图片，所以用 cv2.adaptiveThreshold()进行自适应阈值分割。
  • 二值化跟阈值分割并不等同。针对不同的图片，可以采用不同的阈值方法。

6.4 练习

  1. Otsu 阈值是一种高效的二值化算法，请阅读4 番外篇：Otsu 阈值法。

6.5 接口文档

7 图像几何变换

学习如何旋转、平移、缩放和翻转图片。

7.1 目标

  • 实现旋转、平移和缩放图片
  • OpenCV 函数：cv2.resize(), cv2.flip(), cv2.warpAffine()

7.2 教程

[!TIP]

图像的几何变换从原理上看主要包括两种：基于 2×3 矩阵的仿射变换（平移、缩放、旋转和翻转等）、基于 3×3 矩阵的透视变换，感兴趣的小伙伴可参考5 番外篇：仿射变换与透视变换。

7.2.1 缩放图片

缩放就是调整图片的大小，使用cv2.resize()函数实现缩放。可以按照比例缩放，也可以按照指定的大小缩放：

import cv2

img = cv2.imread('drawing.jpg')

# 按照指定的宽度、高度缩放图片
res = cv2.resize(img, (132, 150))
# 按照比例缩放，如 x,y 轴均放大一倍
res2 = cv2.resize(img, None, fx=2, fy=2, interpolation=cv2.INTER_LINEAR)

cv2.imshow('shrink', res), cv2.imshow('zoom', res2)
cv2.waitKey(0)

我们也可以指定缩放方法interpolation，更专业点叫插值方法，默认是INTER_LINEAR，全部可以参考：InterpolationFlags

7.2.2 翻转图片

镜像翻转图片，可以用cv2.flip()函数：

dst = cv2.flip(img, 1)

其中，参数 2 = 0：垂直翻转 (沿 x 轴)，参数 2 > 0: 水平翻转 (沿 y 轴)，参数 2 < 0: 水平垂直翻转。

7.2.3 平移图片

要平移图片，我们需要定义下面这样一个矩阵，tx,ty 是向 x 和 y 方向平移的距离：

平移是用仿射变换函数cv2.warpAffine()实现的：

# 平移图片
import cv2
import numpy as np

img = cv2.imread('drawing.jpg')
rows, cols = img.shape[:2]

# 定义平移矩阵，需要是 numpy 的 float32 类型
# x 轴平移 100，y 轴平移 50
M = np.float32([[1, 0, 100], [0, 1, 50]])
# 用仿射变换实现平移
dst = cv2.warpAffine(img, M, (cols, rows))

cv2.imshow('shift', dst)
cv2.waitKey(0)

7.2.4 旋转图片

旋转同平移一样，也是用仿射变换实现的，因此也需要定义一个变换矩阵。OpenCV 直接提供了 cv2.getRotationMatrix2D()函数来生成这个矩阵，该函数有三个参数：

  • 参数 1：图片的旋转中心
  • 参数 2：旋转角度 (正：逆时针，负：顺时针)
  • 参数 3：缩放比例，0.5 表示缩小一半
# 45°旋转图片并缩小一半
M = cv2.getRotationMatrix2D((cols / 2, rows / 2), 45, 0.5)
# (cols, rows)表示输出图片的大小
dst = cv2.warpAffine(img, M, (cols, rows))

cv2.imshow('rotation', dst)
cv2.waitKey(0)

逆时针旋转 45°并缩放

7.3 小结

  • cv2.resize()缩放图片，可以按指定大小缩放，也可以按比例缩放。
  • cv2.flip()翻转图片，可以指定水平/垂直/水平垂直翻转三种方式。
  • 平移/旋转是靠仿射变换cv2.warpAffine()实现的。

7.4 接口文档

8 绘图功能

学习画线、圆和矩形等多种几何形状，给图片添加文字。

8.1 目标

  • 绘制各种几何形状、添加文字
  • OpenCV 函数：cv2.line(), cv2.circle(), cv2.rectangle(), cv2.ellipse(), cv2.putText()

8.2 教程

8.2.1 参数说明

绘制形状的函数有一些共同的参数，提前在此说明一下：

  • img：要绘制形状的图片
  • color：绘制的颜色
    • 彩色图就传入 BGR 的一组值，如蓝色就是 (255, 0, 0)
    • 灰度图，传入一个灰度值就行
  • thickness：线宽，默认为 1；对于矩形/圆之类的封闭形状而言，传入 -1 表示填充形状

需要导入的模块和显示图片的通用代码：

import cv2
import numpy as np
import matplotlib.pyplot as plt

cv2.imshow('img', img)
cv2.waitKey(0)

绘制各种几何形状

上图就是本教程绘制的最终效果，下面一步步来看：

8.2.2 画线

画直线只需指定起点和终点的坐标就行：

# 创建一副黑色的图片
img = np.zeros((512, 512, 3), np.uint8)
# 画一条线宽为 5 的蓝色直线，参数 2：起点，参数 3：终点
cv2.line(img, (0, 0), (512, 512), (255, 0, 0), 5)

[!TIP]

所有绘图函数均会直接影响原图片，这点要注意。

8.2.3 画矩形

画矩形需要知道左上角和右下角的坐标：

# 画一个绿色边框的矩形，参数 2：左上角坐标，参数 3：右下角坐标
cv2.rectangle(img, (384, 0), (510, 128), (0, 255, 0), 3)

8.2.4 画圆

画圆需要指定圆心和半径，注意下面的例子中线宽=-1 代表填充：

# 画一个填充红色的圆，参数 2：圆心坐标，参数 3：半径
cv2.circle(img, (447, 63), 63, (0, 0, 255), -1)

8.2.5 画椭圆

画椭圆需要的参数比较多，请对照后面的代码理解这几个参数：

  • 参数 2：椭圆中心 (x,y)
  • 参数 3：x/y 轴的长度
  • 参数 4：angle - 椭圆的旋转角度
  • 参数 5：startAngle - 椭圆的起始角度
  • 参数 6：endAngle - 椭圆的结束角度

[!TIP]

OpenCV 中原点在左上角，所以这里的角度是以顺时针方向计算的。

# 在图中心画一个填充的半圆
cv2.ellipse(img, (256, 256), (100, 50), 0, 0, 180, (255, 0, 0), -1)

8.2.6 画多边形

画多边形需要指定一系列多边形的顶点坐标，相当于从第一个点到第二个点画直线，再从第二个点到第三个点画直线....

OpenCV 中需要先将多边形的顶点坐标变成顶点数 ×1×2 维的矩阵，再来绘制：

# 定义四个顶点坐标
pts = np.array([[10, 5],  [50, 10], [70, 20], [20, 30]], np.int32)
# 顶点个数：4，矩阵变成 4*1*2 维
pts = pts.reshape((-1, 1, 2))
cv2.polylines(img, [pts], True, (0, 255, 255))

cv2.polylines()的参数 3 如果是 False 的话，多边形就不闭合。

[!TIP]

如果需要绘制多条直线，使用 cv2.polylines() 要比 cv2.line() 高效很多，例如：

# 使用 cv2.polylines() 画多条直线
line1 = np.array([[100, 20],  [300, 20]], np.int32).reshape((-1, 1, 2))
line2 = np.array([[100, 60],  [300, 60]], np.int32).reshape((-1, 1, 2))
line3 = np.array([[100, 100],  [300, 100]], np.int32).reshape((-1, 1, 2))
cv2.polylines(img, [line1, line2, line3], True, (0, 255, 255))

8.2.7 添加文字

使用cv2.putText()添加文字，它的参数也比较多，同样请对照后面的代码理解这几个参数：

  • 参数 2：要添加的文本
  • 参数 3：文字的起始坐标（左下角为起点）
  • 参数 4：字体
  • 参数 5：文字大小（缩放比例）
# 添加文字
font = cv2.FONT_HERSHEY_SIMPLEX
cv2.putText(img, 'ex2tron', (10, 500), font,
            4, (255, 255, 255), 2, lineType=cv2.LINE_AA)

字体可参考：HersheyFonts。另外，这里有个线型 lineType 参数，LINE_AA 表示抗锯齿线型，具体可见LineTypes

8.3 小结

  • cv2.line()画直线，cv2.circle()画圆，cv2.rectangle()画矩形，cv2.ellipse()画椭圆，cv2.polylines()画多边形，cv2.putText()添加文字。
  • 画多条直线时，cv2.polylines()要比cv2.line()高效很多。

8.4 练习

  1. 你能用已学的绘图功能画出 OpenCV 的 logo 吗？(提示：椭圆和圆)

OpenCV logo

8.5 接口文档

1 番外篇：代码性能优化

学习如何评估和优化代码性能。

完成一项任务很重要，高效地完成更重要。图像处理是对矩阵的操作，数据量巨大。如果代码写的不好，性能差距将很大，所以这节我们来了解下如何评估和提升代码性能。

1.1 评估代码运行时间

import cv2

start = cv2.getTickCount()
# 这里写测试代码...
end = cv2.getTickCount()
print((end - start) / cv2.getTickFrequency())

这段代码就是用来测量程序运行时间的（单位：s），其中cv2.getTickCount()函数得到电脑启动以来的时钟周期数，cv2.getTickFrequency()返回你电脑的主频，前后相减再除以主频就是你代码的运行时间（这样解释并不完全准确，但能理解就行）。另外，也可以用 Python 中的 time 模块计时：

import time

# Python Version >= 3.8
start = time.perf_counter()
# 这里写测试代码...
end = time.perf_counter()
print(end - start)

[!TIP]

如果你使用的是 IPython 或 Jupyter Notebook 开发环境，性能分析将会非常方便，详情请参考：Timing and Profiling in IPython

1.2 优化原则

  • 数据元素少时用 Python 语法，数据元素多时用 Numpy：
x = 10
z = np.uint8([10])

# 尝试比较下面三句话各自的运行时间
y = x * x * x   # (1.6410249677846285e-06)
y = x**3        # (2.461537451676943e-06)
y = z * z * z   # 最慢 (3.1179474387907945e-05)

所以 Numpy 的运行速度并不一定比 Python 本身语法快，元素数量较少时，请用 Python 本身格式。

  • 尽量避免使用循环，尤其嵌套循环，因为极其慢！！！
  • 优先使用 OpenCV/Numpy 中封装好的函数
  • 尽量将数据向量化，变成 Numpy 的数据格式
  • 尽量避免数组的复制操作

1.3 接口文档

1.4 引用

2 番外篇：无损保存和 Matplotlib

了解常用图片格式和 OpenCV 高质量保存图片的方式，学习如何使用 Matplotlib 显示 OpenCV 图像。

2.1 无损保存

事实上，我们日常看到的大部分图片都是压缩过的，那么都有哪些常见的图片格式呢？

2.1.1 常用图片格式

  • bmp
    • 全称：Bitmap
    • 不压缩
  • jpg
    • 全称：Joint Photographic Experts Group
    • 有损压缩方式
  • png
    • 全称：Portable Network Graphics
    • 无损压缩方式

简单来说，同一个文件保存成不同的格式后，文件大小上 bmp 肯定是最大的，而 png 和 jpg，不同的压缩比结果会有所不同。可以用画图工具新建一副 100×100 的图像，分别保存成这三种格式来验证：

2.1.2 高质量保存

用 cv2.imwrite() 保存图片时，可以传入第三个参数，用于控制保存质量：

  • cv2.IMWRITE_JPEG_QUALITY：jpg 质量控制，取值 0~100，值越大，质量越好，默认为 95
  • cv2.IMWRITE_PNG_COMPRESSION：png 质量控制，取值 0~9，值越大，压缩比越高，默认为 1

还有诸如CV_IMWRITE_WEBP_QUALITY的参量，不常用，请参考：ImwriteFlags。

举例来说，原图 lena.jpg 的分辨率是 350×350，大小 49.7KB。我们把它转成不同格式看下：

import cv2

new_img = cv2.imread('lena.jpg')

# bmp
cv2.imwrite('img_bmp.bmp',new_img) # 文件大小：359KB

# jpg 默认 95% 质量
cv2.imwrite('img_jpg95.jpg',new_img) # 文件大小：52.3KB
# jpg 20% 质量
cv2.imwrite('img_jpg20.jpg',new_img,[int(cv2.IMWRITE_JPEG_QUALITY),20]) # 文件大小：8.01KB
# jpg 100% 质量
cv2.imwrite('img_jpg100.jpg',new_img,[int(cv2.IMWRITE_JPEG_QUALITY),100]) # 文件大小：82.5KB

# png 默认 1 压缩比
cv2.imwrite('img_png1.png',new_img) # 文件大小：240KB
# png 9 压缩比
cv2.imwrite('img_png9.png',new_img,[int(cv2.IMWRITE_PNG_COMPRESSION),9]) # 文件大小：207KB

可以看到：

  • bmp 文件是最大的，没有任何压缩（1 个像素点 1byte，3 通道的彩色图总大小：350×350×3/1024 ≈ 359 KB）
  • jpg/png 本身就有压缩的，所以就算是 100% 的质量保存，体积也比 bmp 小很多
  • jpg 的容量优势很明显，这也是它为什么如此流行的原因

思考：为什么原图 49.7KB，保存成 bmp 或其他格式反而大了呢？

这是个很有趣的问题，很多童鞋都问过笔者。这里需要明确的是保存新格式时，容量大小跟原图的容量没有直接关系，而是取决于原图的分辨率大小和原图本身的内容（压缩方式）。所以 lena.jpg 保存成不压缩的 bmp 格式时，容量大小就是固定的 350×350×3/1024 ≈ 359 KB；另外，容量变大不代表画质提升噢，不然就逆天了~~~

2.2 Matplotlib

Matplotlib 是 Python 的一个很常用的绘图库，有兴趣的可以去官网学习更多内容。

2.2.1 显示灰度图

import cv2
import matplotlib.pyplot as plt

img = cv2.imread('lena.jpg', 0)

# 灰度图显示，cmap(color map) 设置为 gray
plt.imshow(img, cmap='gray')
plt.show()

结果如下：

2.2.2 显示彩色图

OpenCV 中的图像是以 BGR 的通道顺序存储的，但 Matplotlib 是以 RGB 模式显示的，所以直接在 Matplotlib 中显示 OpenCV 图像会出现问题，因此需要转换一下：

import cv2
import matplotlib.pyplot as plt

img = cv2.imread('lena.jpg')
img2 = img[:, :, ::-1]
# 或使用
# img2 = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

# 显示不正确的图
plt.subplot(121),plt.imshow(img)

# 显示正确的图
plt.subplot(122)
plt.xticks([]), plt.yticks([]) # 隐藏 x 和 y 轴
plt.imshow(img2)

plt.show()

[!TIP]

img[:,:,0]表示图片的蓝色通道，img[:,:,::-1]就表示 BGR 翻转，变成 RGB，说明一下

熟悉 Python 的童鞋应该知道，对一个字符串 s 翻转可以这样写：s[::-1]，'abc'变成'cba'，-1 表示逆序。图片是二维的，所以完整地复制一副图像就是：

img2 = img[:,:] # 写全就是：img2 = img[0:height,0:width]

而图片是有三个通道，相当于一个长度为 3 的字符串，所以通道翻转与图片复制组合起来便是img[:,:,::-1]。

结果如下：

2.2.3 加载和保存图片

不使用 OpenCV，Matplotlib 也可以加载和保存图片：

import matplotlib.image as pli
import matplotlib.pyplot as plt


img = pli.imread('lena.jpg')
plt.imshow(img)

# 保存图片，需放在 show() 函数之前
plt.savefig('lena2.jpg')
plt.show()

2.3 接口文档

2.4 引用

3 番外篇：滑动条

学习使用滑动条动态调整参数。

3.1 滑动条的使用

首先我们需要创建一个滑动条，如cv2.createTrackbar('R','image',0,255,call_back)，其中

  • 参数 1：滑动条的名称
  • 参数 2：所在窗口的名称
  • 参数 3：当前的值
  • 参数 4：最大值
  • 参数 5：回调函数名称，回调函数默认有一个表示当前值的参数

创建好之后，可以在回调函数中获取滑动条的值，也可以用：cv2.getTrackbarPos()得到，其中，参数 1 是滑动条的名称，参数 2 是窗口的名称。

3.2 RGB 调色板

下面我们实现一个 RGB 的调色板，理解下滑动条的用法：

import cv2
import numpy as np

# 回调函数，x 表示滑块的位置，本例暂不使用
def nothing(x):
    pass

img = np.zeros((300, 512, 3), np.uint8)
cv2.namedWindow('image')

# 创建 RGB 三个滑动条
cv2.createTrackbar('R', 'image', 0, 255, nothing)
cv2.createTrackbar('G', 'image', 0, 255, nothing)
cv2.createTrackbar('B', 'image', 0, 255, nothing)

while(True):
    cv2.imshow('image', img)
    if cv2.waitKey(1) == 27:
        break

    # 获取滑块的值
    r = cv2.getTrackbarPos('R', 'image')
    g = cv2.getTrackbarPos('G', 'image')
    b = cv2.getTrackbarPos('B', 'image')
    # 设定 img 的颜色
    img[:] = [b, g, r]

3.3 小结

  • cv2.createTrackbar()用来创建滑动条，可以在回调函数中或使用cv2.getTrackbarPos()得到滑块的位置

3.4 接口文档

4 番外篇：Otsu 阈值法

大部分图像处理任务都需要先进行二值化操作，阈值的选取很关键，Otsu 阈值法会自动计算阈值。

Otsu 阈值法（日本人大津展之提出的，也可称大津算法）非常适用于双峰图片，啥意思呢？

Otsu N. A threshold selection method from gray-level histograms[J]. IEEE transactions on systems, man, and cybernetics, 1979, 9(1): 62-66.

4.1 什么是双峰图片？

双峰图片就是指图片的灰度直方图上有两个峰值，直方图就是每个值（0~255）的像素点个数统计，后面会详细介绍。

Otsu 算法假设这副图片由前景色和背景色组成，通过统计学方法（最大类间方差）选取一个阈值，将前景和背景尽可能分开，我们先来看下代码，然后详细说明下算法原理。

4.2 代码示例

下面这段代码对比了使用固定阈值和 Otsu 阈值后的不同结果：

另外，对含噪点的图像，先进行滤波操作效果会更好。

import cv2
from matplotlib import pyplot as plt

img = cv2.imread('noisy.jpg', 0)

# 固定阈值法
ret1, th1 = cv2.threshold(img, 100, 255, cv2.THRESH_BINARY)

# Otsu 阈值法
ret2, th2 = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

# 先进行高斯滤波，再使用 Otsu 阈值法
blur = cv2.GaussianBlur(img, (5, 5), 0)
ret3, th3 = cv2.threshold(blur, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

下面我们用 Matplotlib 把原图、直方图和阈值图都显示出来：

images = [img, 0, th1, img, 0, th2, blur, 0, th3]
titles = ['Original', 'Histogram', 'Global(v=100)',
          'Original', 'Histogram', "Otsu's",
          'Gaussian filtered Image', 'Histogram', "Otsu's"]

for i in range(3):
    # 绘制原图
    plt.subplot(3, 3, i * 3 + 1)
    plt.imshow(images[i * 3], 'gray')
    plt.title(titles[i * 3], fontsize=8)
    plt.xticks([]), plt.yticks([])

    # 绘制直方图 plt.hist，ravel 函数将数组降成一维
    plt.subplot(3, 3, i * 3 + 2)
    plt.hist(images[i * 3].ravel(), 256)
    plt.title(titles[i * 3 + 1], fontsize=8)
    plt.xticks([]), plt.yticks([])

    # 绘制阈值图
    plt.subplot(3, 3, i * 3 + 3)
    plt.imshow(images[i * 3 + 2], 'gray')
    plt.title(titles[i * 3 + 2], fontsize=8)
    plt.xticks([]), plt.yticks([])
plt.show()

固定阈值 vs Otsu 阈值

可以看到，Otsu 阈值明显优于固定阈值，省去了不断尝试阈值判断效果好坏的过程。其中，绘制直方图时，使用了 numpy 中的ravel()函数，它会将原矩阵压缩成一维数组，便于画直方图。

4.3 Otsu 算法详解

Otsu 阈值法将整幅图分为前景（目标）和背景，以下是一些符号规定：

  • T：分割阈值
  • N0：前景像素点数
  • N1：背景像素点数
  • w0：前景的像素点数占整幅图像的比例
  • w1：背景的像素点数占整幅图像的比例
  • u0：前景的平均像素值
  • u1：背景的平均像素值
  • u：整幅图的平均像素值
  • rows × cols：图像的行数和列数

结合下图会更容易理解一些，有一副大小为 4×4 的图片，假设阈值 T 为 1，那么：

其实很好理解，N0+N1就是总的像素点个数，也就是行数乘列数：

w0和w1是前/背景所占的比例，也就是：

整幅图的平均像素值就是：

此时，我们定义一个前景u0与背景u1的方差g：

将前述的3个公式整合在一起，便是：

g就是前景与背景两类之间的方差，这个值越大，说明前景和背景的差别也就越大，效果越好。Otsu 算法便是遍历阈值 T，使得g最大，所以又称为最大类间方差法。基本上双峰图片的阈值 T 在两峰之间的谷底。

4.4 接口文档

4.5 引用

5 番外篇：仿射变换与透视变换

常见的 2D 图像变换从原理上讲主要包括基于 2×3 矩阵的仿射变换和基于 3×3 矩阵透视变换。

5.1 仿射变换

基本的图像变换就是二维坐标的变换：从一种二维坐标(x,y) 到另一种二维坐标(u,v) 的线性变换：

如果写成矩阵的形式，就是：

作如下定义：

矩阵 T(2×3) 就称为仿射变换的变换矩阵，R 为线性变换矩阵，t 为平移矩阵，简单来说，仿射变换就是线性变换 + 平移。变换后直线依然是直线，平行线依然是平行线，直线间的相对位置关系不变，因此非共线的三个对应点便可确定唯一的一个仿射变换。线性变换 4 个自由度 + 平移 2 个自由度 →仿射变换自由度为 6。

来看下 OpenCV 中如何实现仿射变换：

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('drawing.jpg')
rows, cols = img.shape[:2]

# 变换前的三个点
pts1 = np.float32([[50, 65], [150, 65], [210, 210]])
# 变换后的三个点
pts2 = np.float32([[50, 100], [150, 65], [100, 250]])

# 生成变换矩阵
M = cv2.getAffineTransform(pts1, pts2)
dst = cv2.warpAffine(img, M, (cols, rows))

plt.subplot(121), plt.imshow(img), plt.title('input')
plt.subplot(122), plt.imshow(dst), plt.title('output')
plt.show()

三个点笔者已经在图中标记了出来。用cv2.getAffineTransform()生成变换矩阵，接下来再用cv2.warpAffine()实现变换。

思考：三个点笔者标记的是红色，为什么 Matplotlib 显示出来是下面这种颜色？

仿射变换前后对比图

其实平移、旋转、缩放和翻转等变换就是对应了不同的仿射变换矩阵，下面分别来看下。

5.1.1 平移

平移就是 x 和 y 方向上的直接移动，可以上下/左右移动，自由度为 2，变换矩阵可以表示为：

5.1.2 旋转

旋转是坐标轴方向饶原点旋转一定的角度 θ，自由度为 1，不包含平移，如顺时针旋转可以表示为：

思考：如果不是绕原点，而是可变点，自由度是多少呢？（请看下文刚体变换）

5.1.3 翻转

翻转是 x 或 y 某个方向或全部方向上取反，自由度为 2，比如这里以垂直翻转为例：

5.1.4 刚体变换

旋转 + 平移也称刚体变换（Rigid Transform），就是说如果图像变换前后两点间的距离仍然保持不变，那么这种变化就称为刚体变换。刚体变换包括了平移、旋转和翻转，自由度为 3。变换矩阵可以表示为：

由于只是旋转和平移，刚体变换保持了直线间的长度不变，所以也称欧式变换（变化前后保持欧氏距离）。

5.1.5 缩放

缩放是 x 和 y 方向的尺度（倍数）变换，在有些资料上非等比例的缩放也称为拉伸/挤压，等比例缩放自由度为 1，非等比例缩放自由度为 2，矩阵可以表示为：

5.1.6 相似变换

相似变换又称缩放旋转，相似变换包含了旋转、等比例缩放和平移等变换，自由度为 4。在 OpenCV 中，旋转就是用相似变换实现的：

若缩放比例为 scale，旋转角度为 θ，旋转中心是$(center_x,center_y)$，则仿射变换可以表示为：

其中，

相似变换相比刚体变换加了缩放，所以并不会保持欧氏距离不变，但直线间的夹角依然不变。

[!TIP]

OpenCV 中默认按照逆时针旋转噢~

总结一下\#计算机视觉：算法与应用 p39\]

变换 矩阵 自由度 保持性质
平移 [I, t]（2×3） 2 方向/长度/夹角/平行性/直线性
刚体 [R, t]（2×3） 3 长度/夹角/平行性/直线性
相似 [sR, t]（2×3） 4 夹角/平行性/直线性
仿射 [T]（2×3） 6 平行性/直线性
透视 [T]（3×3） 8 直线性

5.2 透视变换

前面仿射变换后依然是平行四边形，并不能做到任意的变换。

透视变换（Perspective Transformation）是将二维的图片投影到一个三维视平面上，然后再转换到二维坐标下，所以也称为投影映射（Projective Mapping）。简单来说就是二维 → 三维 → 二维的一个过程。

写成齐次矩阵的形式：

其中，[[a1 b1] [a2 b2]]表示线性变换，[a3 b3]产生透视变换，其余表示平移变换，因此仿射变换是透视变换的子集。接下来再通过除以 Z 轴转换成二维坐标：

透视变换相比仿射变换更加灵活，变换后会产生一个新的四边形，但不一定是平行四边形，所以需要非共线的四个点才能唯一确定，原图中的直线变换后依然是直线。因为四边形包括了所有的平行四边形，所以透视变换包括了所有的仿射变换。

OpenCV 中首先根据变换前后的四个点用cv2.getPerspectiveTransform()生成 3×3 的变换矩阵，然后再用cv2.warpPerspective()进行透视变换。实战演练一下：

矫正一鸣的卡片

import cv2
import numpy as np
import matplotlib.pyplot as plt


img = cv2.imread('card.jpg')

# 原图中卡片的四个角点
pts1 = np.float32([[148, 80], [437, 114], [94, 247], [423, 288]])
# 变换后分别在左上、右上、左下、右下四个点
pts2 = np.float32([[0, 0], [320, 0], [0, 178], [320, 178]])

# 生成透视变换矩阵
M = cv2.getPerspectiveTransform(pts1, pts2)
# 进行透视变换，参数 3 是目标图像大小
dst = cv2.warpPerspective(img, M, (320, 178))

plt.subplot(121), plt.imshow(img[:, :, ::-1]), plt.title('input')
plt.subplot(122), plt.imshow(dst[:, :, ::-1]), plt.title('output')
plt.show()

代码中有个img[:, :, ::-1]还记得吗？忘记的话，请看 练习。

当然，我们后面学习了特征提取之后，就可以自动识别角点了。透视变换是一项很酷的功能。比如我们经常会用手机去拍身份证和文件，无论你怎么拍，貌似都拍不正或者有边框。如果你使用过手机上面一些扫描类软件，比如"扫描全能王"，"Office Lens"，它们能很好地矫正图片，这些软件就是应用透视变换实现的。

5.3 练习

  1. 请复习：2 番外篇：无损保存和 Matplotlib。

5.4 引用

6 番外篇：鼠标绘图

学习如何用鼠标实时绘图。

6.1 目标

  • 捕获鼠标事件
  • OpenCV 函数：cv2.setMouseCallback()

6.2 教程

6.2.1 知道鼠标在哪儿

OpenCV 中，我们需要创建一个鼠标的回调函数来获取鼠标当前的位置、当前的事件如左键按下/左键释放或是右键单击等等，然后执行相应的功能。

使用cv2.setMouseCallback()来创建鼠标的回调函数，比如我们在左键单击的时候，打印出当前鼠标的位置：

import cv2
import numpy as np

# 鼠标的回调函数
def mouse_event(event, x, y, flags, param):
    # 通过 event 判断具体是什么事件，这里是左键按下
    if event == cv2.EVENT_LBUTTONDOWN:
        print((x, y))

img = np.zeros((512, 512, 3), np.uint8)
cv2.namedWindow('image')
# 定义鼠标的回调函数
cv2.setMouseCallback('image', mouse_event)

while(True):
    cv2.imshow('image', img)
    # 按下 ESC 键退出
    if cv2.waitKey(20) == 27:
        break

上面的代码先定义鼠标的回调函数mouse_event()，然后在回调函数中判断是否是左键单击事件 EVENT_LBUTTONDOWN，是的话就打印出坐标。需要注意的是，回调函数的参数格式是固定的，不要随意更改。

那除了左键单击之外，还有哪些事件呢？可以用下面的代码打印出来：

# 获取所有的事件
events = [i for i in dir(cv2) if 'EVENT' in i]
print(events)

6.2.2 综合实例

现在我们来实现一个综合的例子，这个实例会帮助你理解图像交互的一些思想：

在图像上用鼠标画图，可以画圆或矩形，按 m 键在两种模式下切换。左键按下时开始画图，移动到哪儿画到哪儿，左键释放时结束画图。听上去很复杂，是吗？一步步来看：

  • 用鼠标画图：需要定义鼠标的回调函数 mouse_event
  • 画圆或矩形：需要定义一个画图的模式 mode
  • 左键单击、移动、释放：需要捕获三个不同的事件
  • 开始画图，结束画图：需要定义一个画图的标记位 drawing

好，开始 coding 吧：

import cv2
import numpy as np

drawing = False  # 是否开始画图
mode = True  # True：画矩形，False：画圆
start = (-1, -1)

def mouse_event(event, x, y, flags, param):
    global start, drawing, mode

    # 左键按下：开始画图
    if event == cv2.EVENT_LBUTTONDOWN:
        drawing = True
        start = (x, y)
    # 鼠标移动，画图
    elif event == cv2.EVENT_MOUSEMOVE:
        if drawing:
            if mode:
                cv2.rectangle(img, start, (x, y), (0, 255, 0), 1)
            else:
                cv2.circle(img, (x, y), 5, (0, 0, 255), -1)
    # 左键释放：结束画图
    elif event == cv2.EVENT_LBUTTONUP:
        drawing = False
        if mode:
            cv2.rectangle(img, start, (x, y), (0, 255, 0), 1)
        else:
            cv2.circle(img, (x, y), 5, (0, 0, 255), -1)


img = np.zeros((512, 512, 3), np.uint8)
cv2.namedWindow('image')
cv2.setMouseCallback('image', mouse_event)

while(True):
    cv2.imshow('image', img)
    # 按下 m 切换模式
    if cv2.waitKey(1) == ord('m'):
        mode = not mode
    elif cv2.waitKey(1) == 27:
        break

效果应该如下图所示：

6.3 小结

  • 要用鼠标绘图，需要用cv2.setMouseCallback()定义回调函数，然后在回调函数中根据不同的 event 事件，执行不同的功能。

6.4 练习

1.（选做）实现用鼠标画矩形，跟实例差不多，但只实时画一个，类似下面动图：

实时画一个矩形

2.（选做）做一个在白色面板上绘图的简单程序，可用滑动条调整颜色和笔刷大小。

results matching ""

    No results matching ""
